先張法U形預應力混凝土板樁介紹

先張法U形預應力混凝土板樁（以下簡稱板樁）是一種新型的預應力混凝土基礎圍護擋土樁構件，是上海中技樁業股份有限公司歷時三年研發成功的一種新型預制樁。主要應用于河道護坡治理、航道護岸、港口碼頭、圍海圈圍促淤、市政管道工程、城市基坑支護工程。目前市場上常用的擋土護坡材料主要有普通混凝土平板樁、鋼板樁、鉆孔灌注樁、地下連續墻、SMW工法擋土墻、土層錨桿。相比于傳統的擋土護坡材料，板樁具有擋土截面大、受力性能優、性價比高、成樁美觀等優點，在顯著降低造價的同時還能縮短工期。板樁的成型施工采用先進的振動成型以及高壓水沖、引孔輔助成型等工法，成樁質量效果良好，能廣泛適用于各種地質條件和施工場地環境。板樁的企口之間還可以根據止水要求預埋橡膠止水膠條，同時還可根據要求注漿密封，能夠滿足有止水要求的工程的需要，使用范圍廣泛。目前板樁在國外已有成功應用的先例，廣泛應用于建設工程的各個領域。目前國外大量成功應用板樁的國家主要有日本、荷蘭、越南等東南亞國家。主要應用于河道、碼頭的護坡工程之中。因其施工成型為板樁墻，因此使用量非常巨大。在現有國家中成功地將板樁適用于建設工程中的各個領域的典型代表國家是荷蘭。該國不但將板樁應用于河道護岸，還成功應用于公路、鐵路工程護坡，城市建筑基坑工程、碼頭工程、市政工程、橋涵工程等領域，

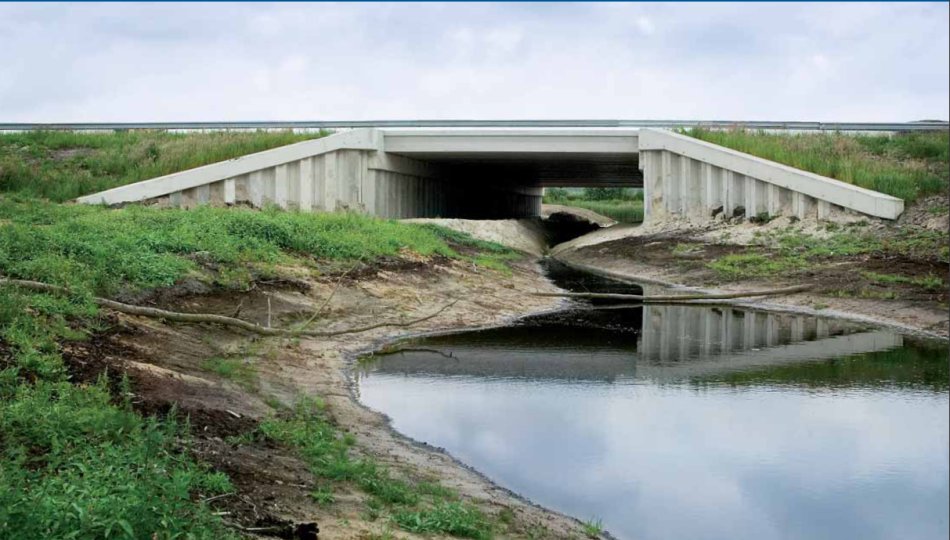

圖1 小型橋梁承重護岸

U形板樁

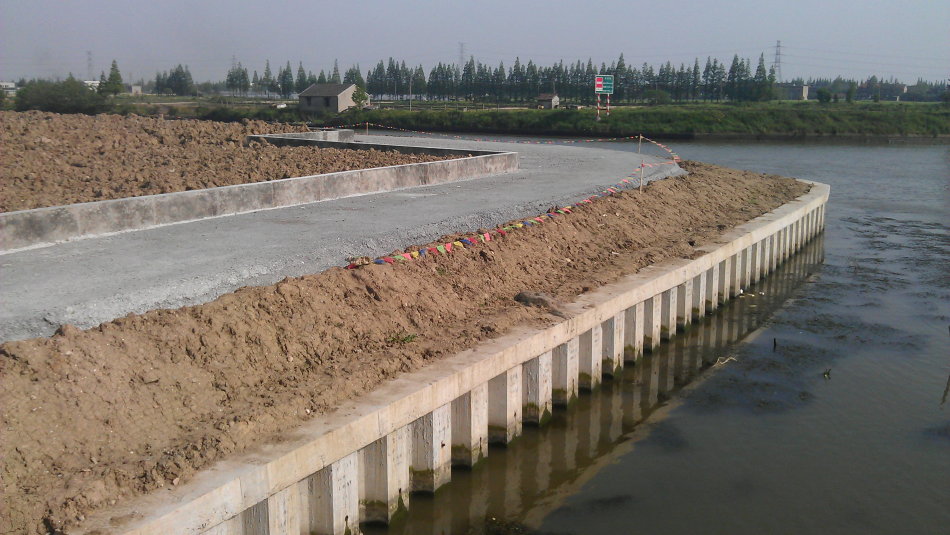

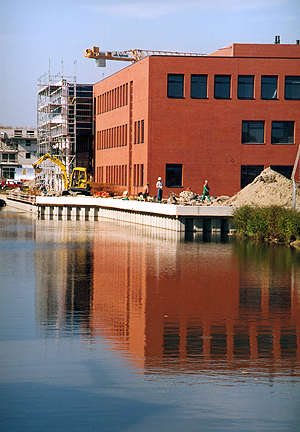

圖2 河道碼頭護岸

U形板樁

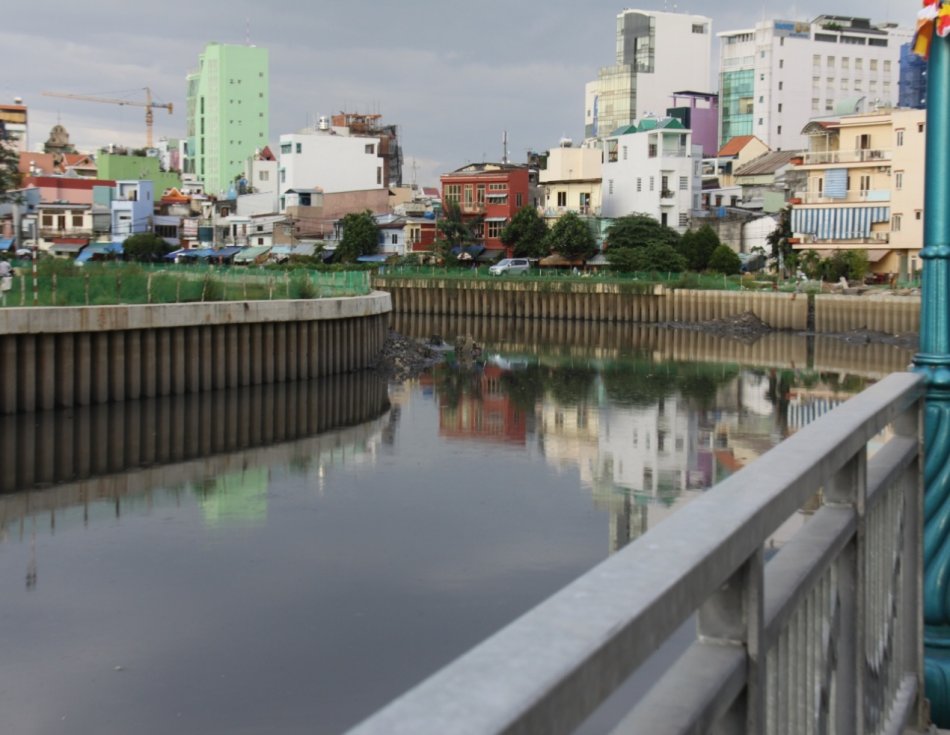

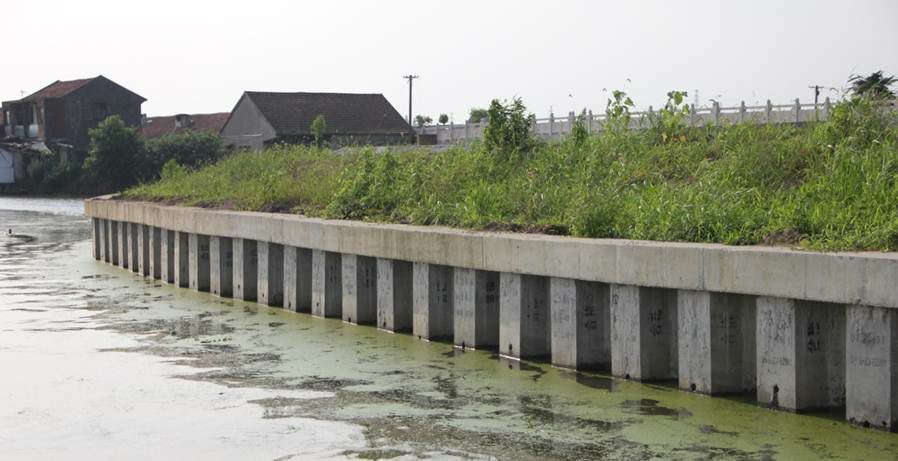

圖3 城市河道整治

U形板樁

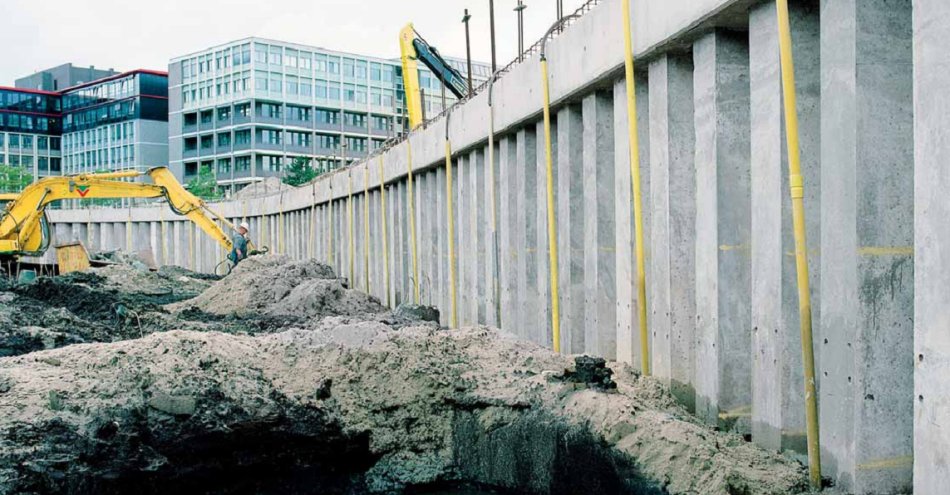

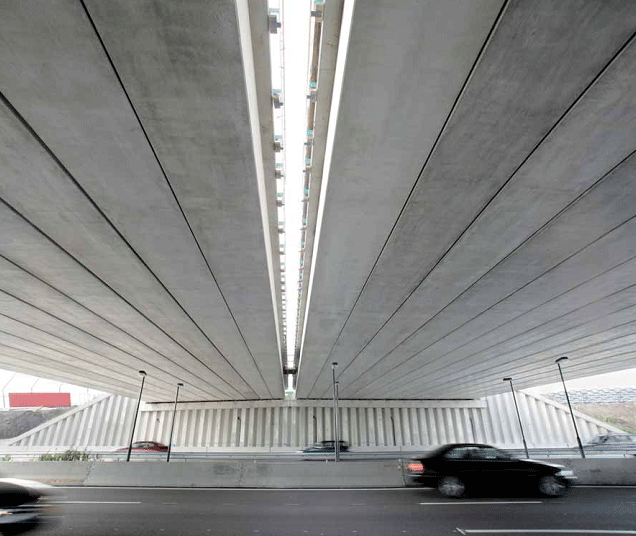

圖4 城市基坑工程

U形板樁

從以上工程實例中可以看出，國內外對于板樁的應用已經非常成熟，使用領域基本涵括了工民建和水利建設的各個領域，應用量非常巨大。

國內目前航道及河道整治中傳統的通常采用漿砌石或重力式直立墻、混凝土平板樁，近年來在一些重要工程中也在逐漸采用鋼板樁。相比于傳統材料和工法以及鋼板樁。混凝土板樁具有成樁墻后整體美觀、工程耐久性好、質量可靠、施工速度快、不截流、不受汛期影響的優點，造價雖然比傳統漿砌石等高，但是工程使用年限長、安全可靠，由于采用的合理的受力結構，節省了大量的材料，且材料耐腐蝕性好，不用維護。

板樁設計計算參考國家規范《混凝土結構設計規范》（GB50010），采用等效受力原則，等效為抗彎抗剪性能優越的工字型受力結構，采用預應力和高強高性能混凝土設計。U形板樁使用工程設計可參考《板樁碼頭設計與施工規范》JTS167-3-2009中的碼頭板樁設計計算。計算板樁的抗彎性能、抗傾覆、抗隆起性能。板樁施工及工程驗收由于水利及交通無先關標準，建議參考《建筑地基基礎工程施工質量驗收規范》GB50202-2002.

為更好的推動U形預應力混凝土在我國工程中的應用，上海中技樁業股份有限公司與中國建筑第二工程局有限公司、華東建筑院設計研究院有限公司共同主持編制建設部標準圖集《先張法U形預應力混凝土板樁》，并組織專家實地考察板樁在越南的應用、設計及施工情況，與會專家一致高度評價先張法U形混凝土板樁的工程應用的優越性。目前該圖集的編制工作已獲得建設部的批準。相關的產品標準、施工技術規程以及水利、交通行業的相關標準圖集等編制工作也正在籌劃之中。

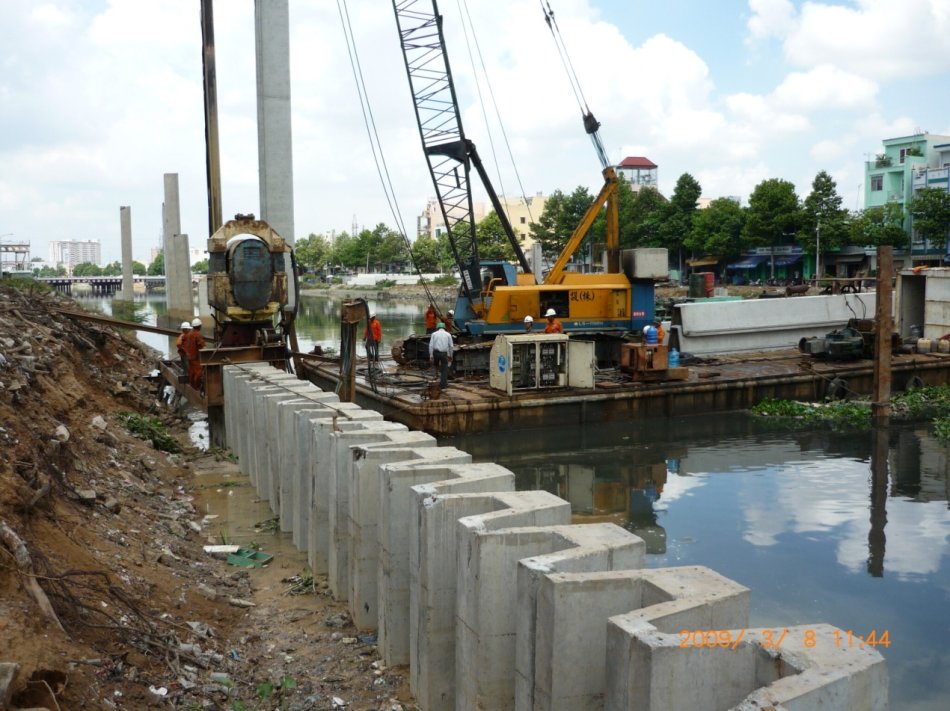

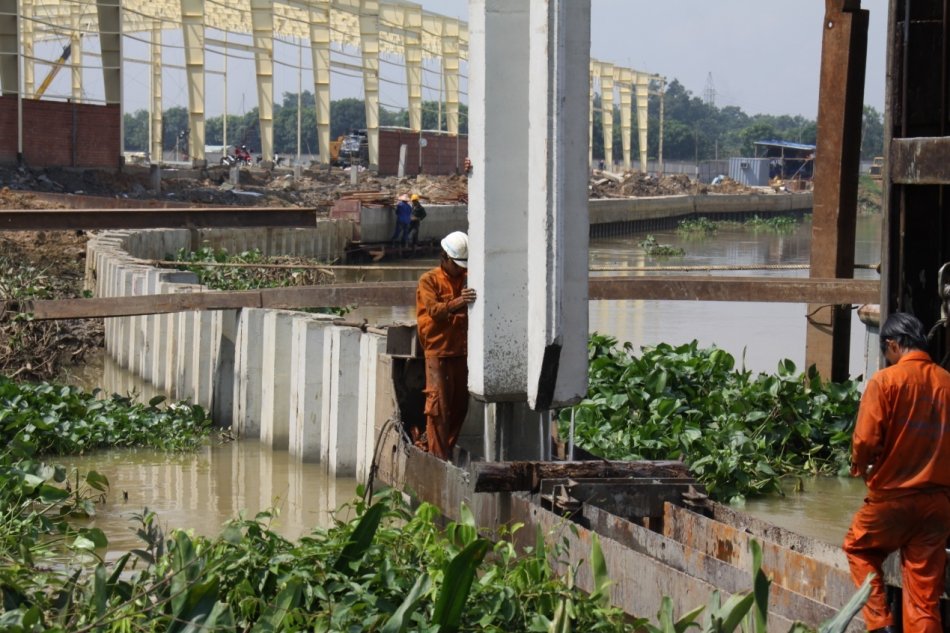

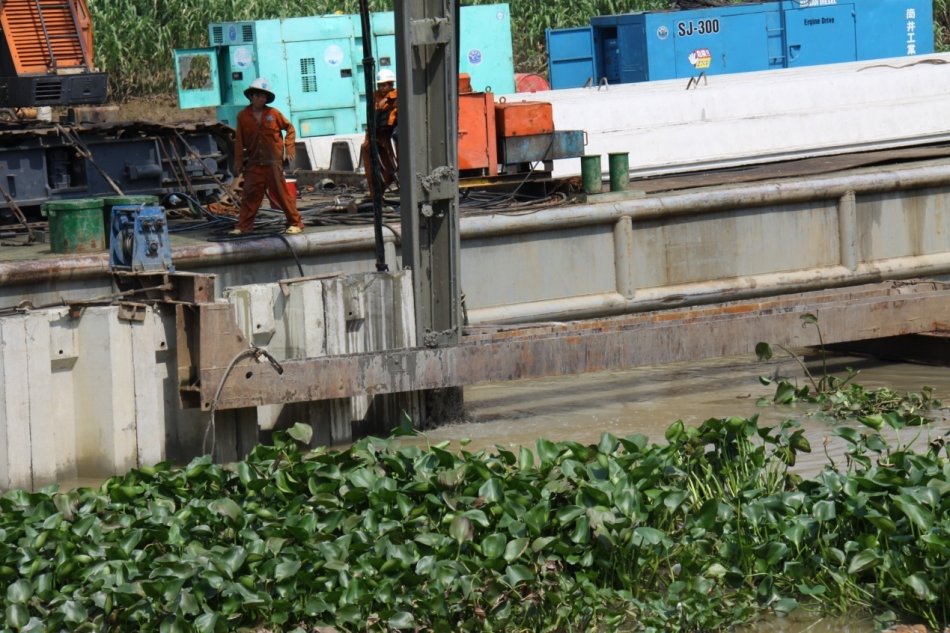

板樁工程應用及施工照片：

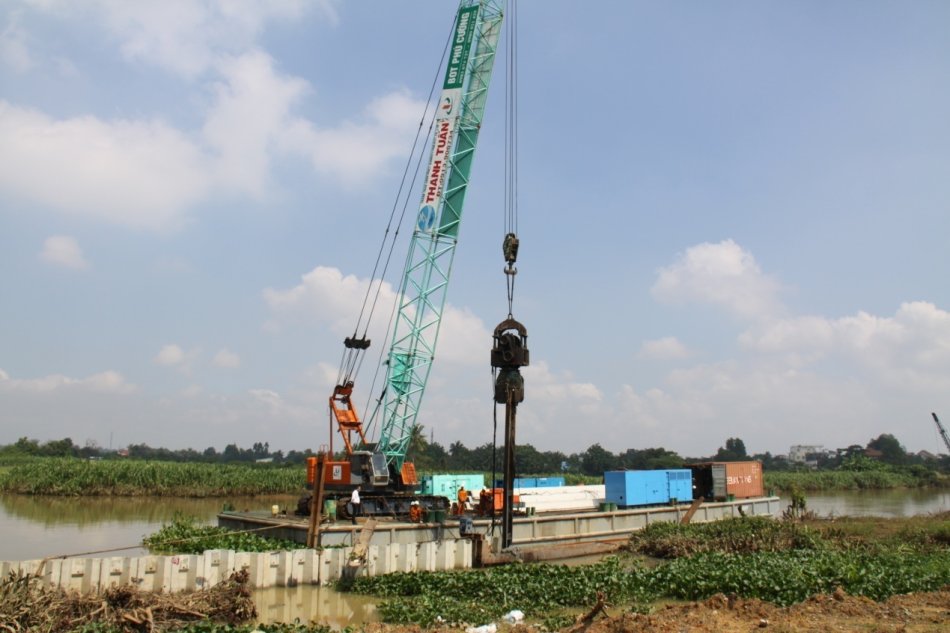

圖5 水上施工
